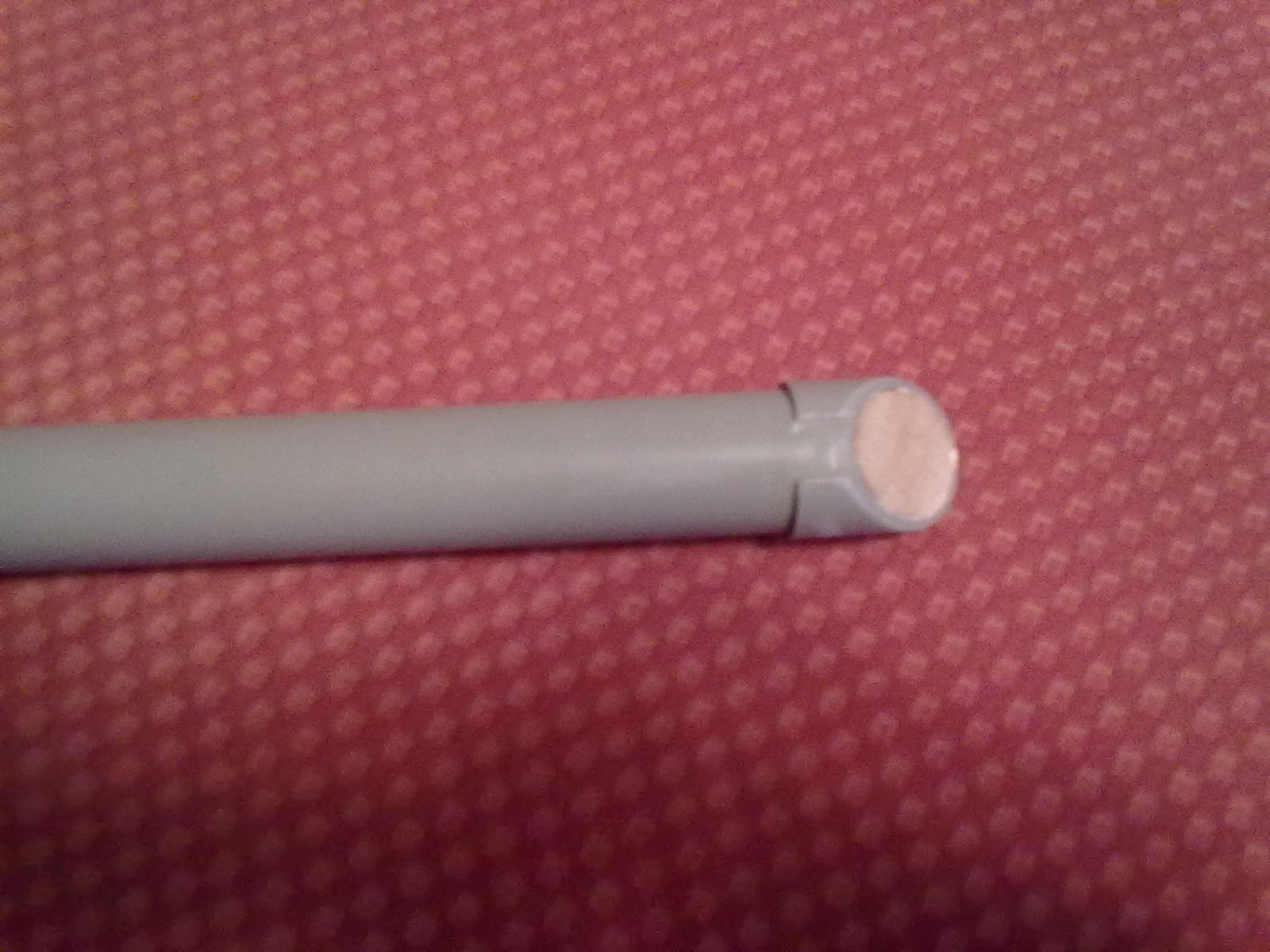

Итак, трубку ПВХ я купил в магазине электрических комплектующих, возле проводов, счётчиков и выключателей. Внешний диаметр 25 мм, толщина стенки 1 мм. 3-х метровый кусок обошёлся в 42 рубля. Кусок деревяшки для фипла отрезал от старой ручки для напильника. Подозреваю, что она берёзовая. Ножовка, нож, ножницы, надфили, шкурка, суперклей, вот и весь мой арсенал. Увлечённый процессом, совсем позабыл его отснять. Может в следующий раз. Должен сказать, что первая трубка таки ушла в утиль, ибо из за невнимательности допустил ошибку в размерах. Играбельные характеристики получила вторая. Настроил по тюнеру первую ноту, дальше строил на слух, сверяя с клавишами синтезатора, в конце произвёл микроподстройку, совместив тюнер и слух. Конечно не всё вышло идеально, но учиться можно.
Толщина стенки имеющейся трубки 1мм заставила помучиться: во-первых с лезвием, во вторых с размерами. Ни размеры Dr. Guido Gonzato, ни переводчика мне не подошли. Длина трубки от лезвия до кончика при настроенной D составила 524 мм. Тут спасибо за совет переводчику. Согласно ему настроил D на одно деление тюнера ниже. Когда сделал первое отверстие, D встала на место. Дырки рассчитал согласно таблице для Лоу данной у Гонзато. Десятые и сотые доли миллиметра округлял. Дырки намечал шилом, рассверливал ножницами, а потом кончиком ножа снимал понемножку, постоянно сверяясь с нотой. Сверлом в первый раз решил не пользоваться, поняв что размеры для трубок разной толщины индивидуальны. Этот процесс оказался не столь муторным, как я ожидал и даже приятным. Гораздо больше возни было с подгонкой свистка. По непонятной мне причине размеры данные Гонзато на рисунках никак не совпадали с тем что получалось на деле. В результате, в крышке виндвея пришлось проделать окошко, соответствующее рабочему окошку свистка. Но это мелочи. Главное, что вистл работает и я могу заниматься. Насчёт его звучания не обольщаюсь, поскольку отношусь к самоделке как к тренажёру. Но если звук кого-то заинтересует, когда научусь сносно играть гамму, запишу звуковой файл. Возможность такая имеется.
Для тех, кого интересуют размеры: общая длина - 557мм,
длина от лезвия - 524мм,

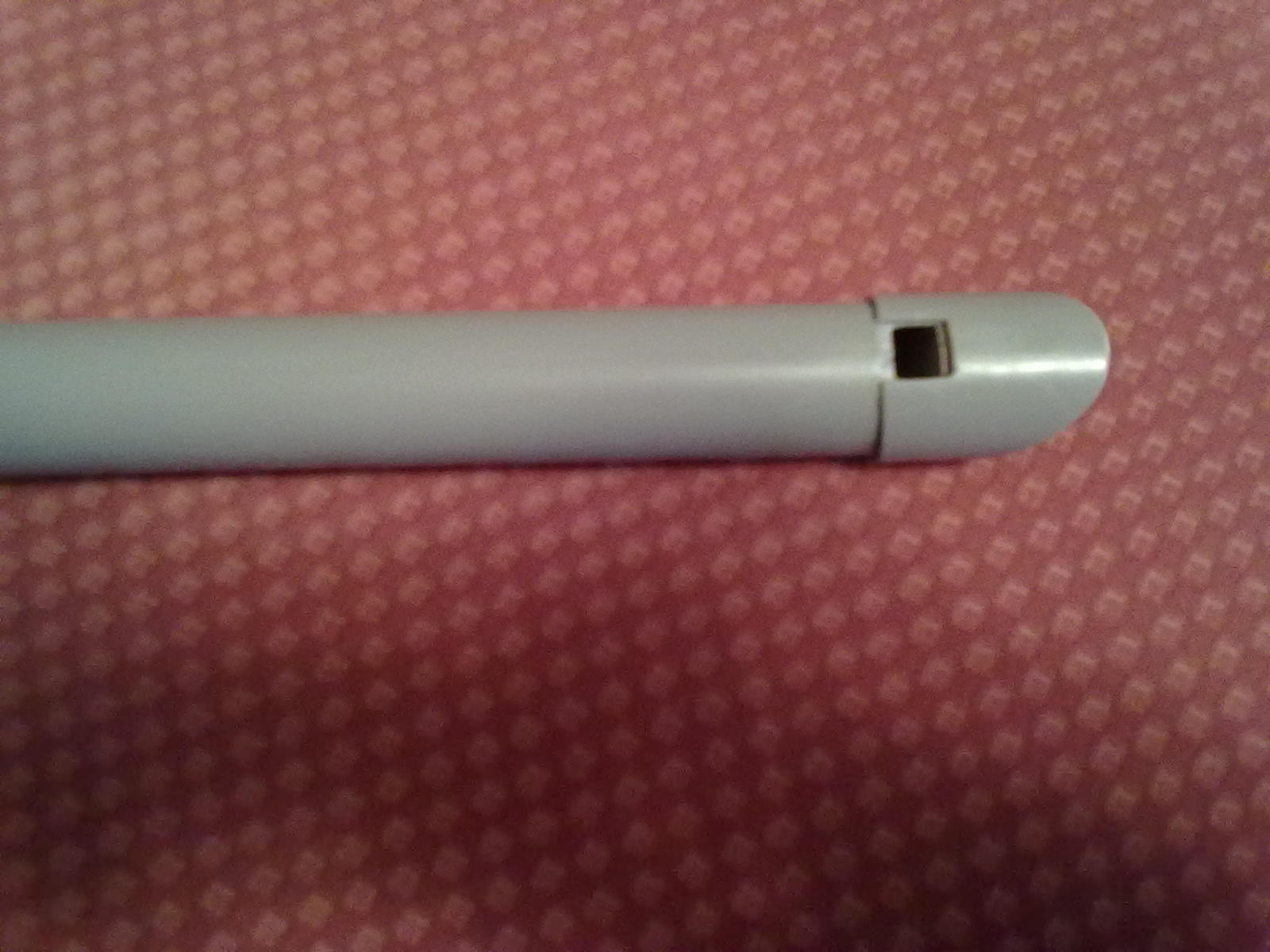

окошко - длина 7.5мм, ширина 9.5 мм.
1-я дырка от лезвия - 435мм, диаметр 8мм,
2-я - 393мм, 11мм,
3-я - 361,5мм, 7мм,
4-я - 309мм, 8мм,
5-я - 272.5мм, 8.5мм
6-я - 236мм, 9мм.

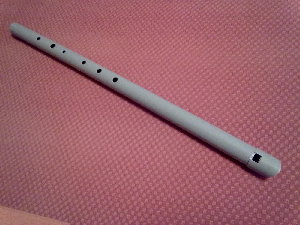

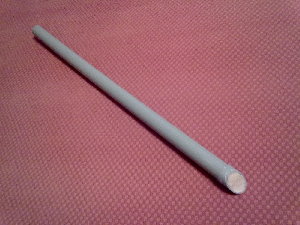

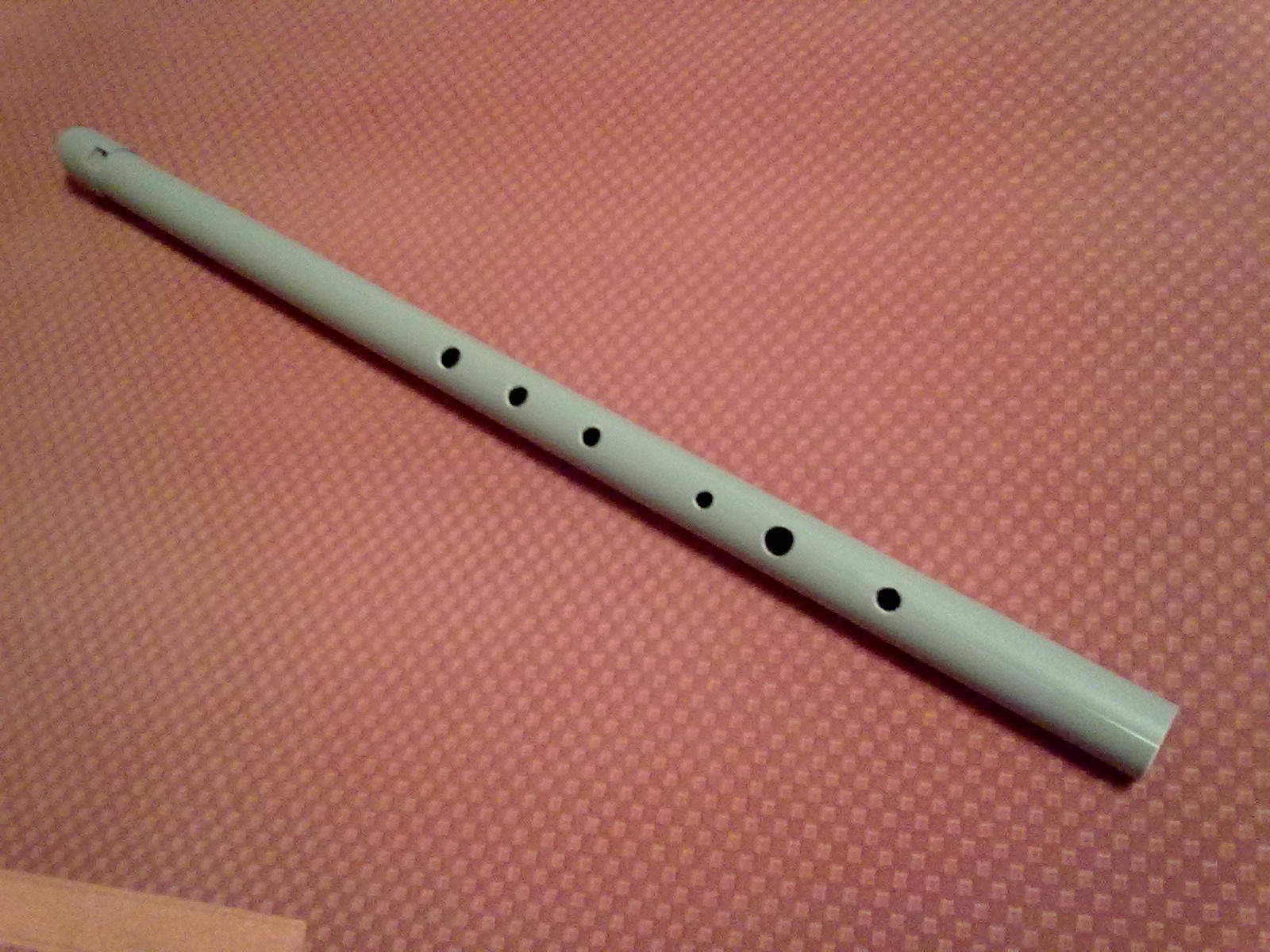

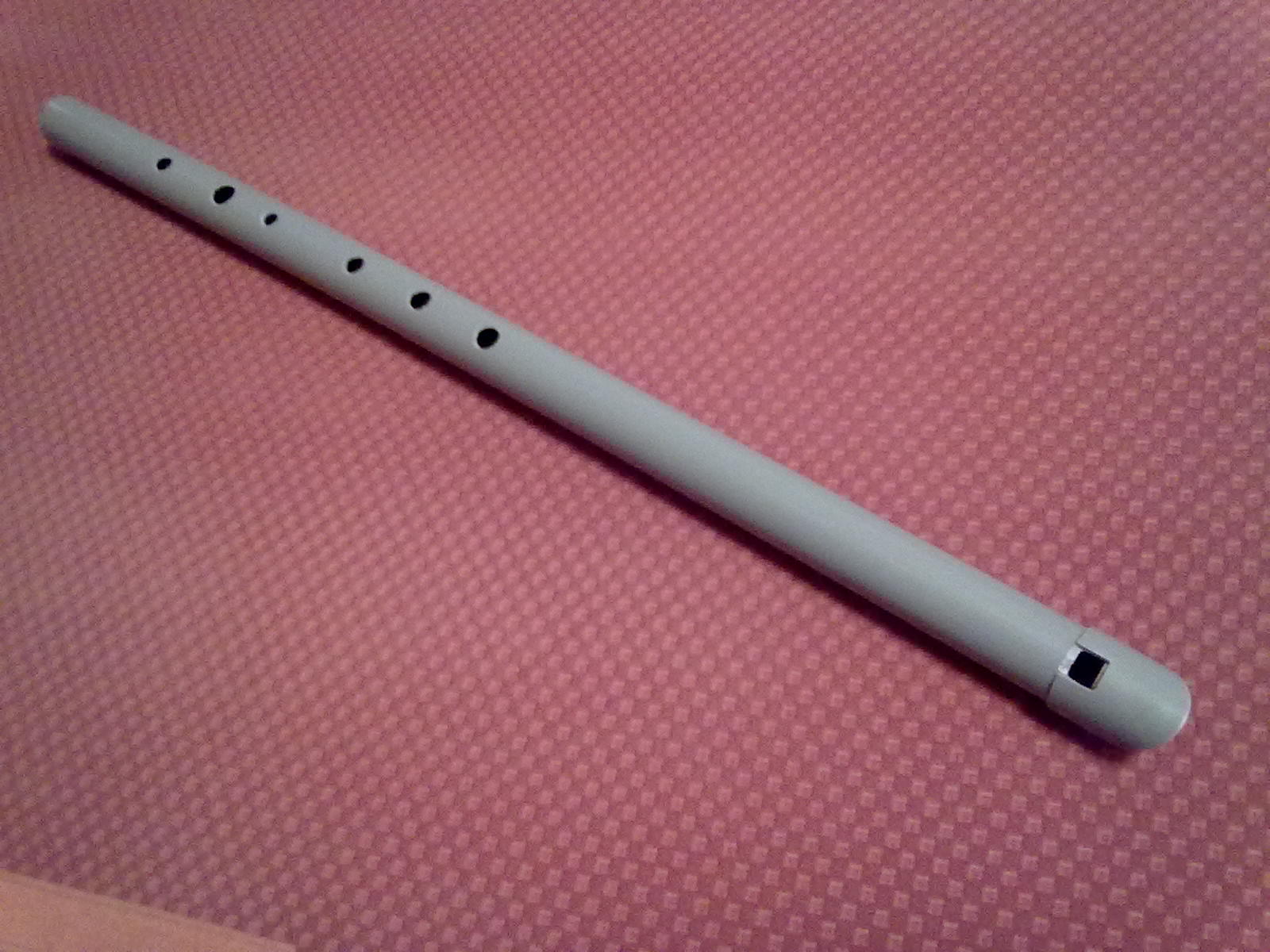

А теперь слайды:
